Döner Aktüatörler: Pnömatik Güçle Hassas Dönme Hareketi
Endüstriyel otomasyonda her hareket doğrusal değildir. Bir vanayı açıp kapatmak, bir iş parçasını belirli bir açıda döndürmek veya bir mekanizmayı yönlendirmek gerektiğinde, doğrusal itme kuvvetini dönme hareketine çeviren özel aktüatörlere ihtiyaç duyulur. İşte bu görevi, pnömatik enerjiyi doğrudan, kompakt ve verimli bir şekilde tork ve açısal harekete dönüştüren pnömatik döner aktüatörler üstlenir. Bu akıllı cihazlar, karmaşık mekanik bağlantılara (linkage) veya motor-redüktör kombinasyonlarına ihtiyaç duymadan, hassas dönme hareketleri sağlar. Deva Hidrolik olarak, Deva Makine‘nin en hassas otomasyon sistemlerini tasarlama tecrübesiyle, size sadece bir aktüatör değil, makinenizin proses akışını optimize edecek en doğru dönme çözümünü sunuyoruz.
Döner Aktüatör Nedir ve Neden Gerekir?

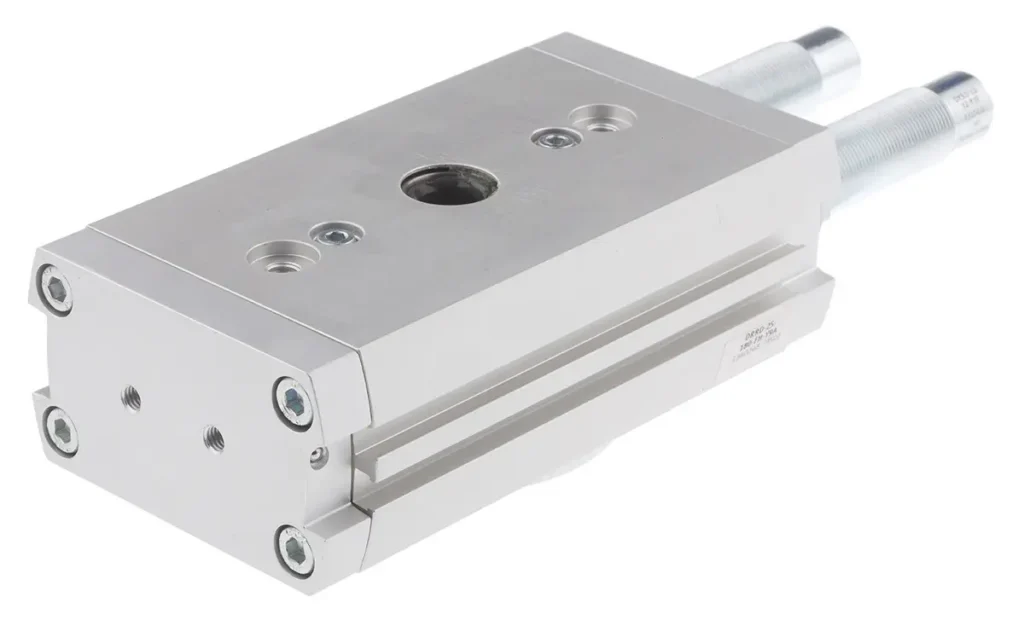

Döner aktüatör, basınçlı havanın enerjisini kullanarak çıkış milinde belirli bir açıda (örneğin 90°, 180°, 270°) salınım veya dönme hareketi üreten bir cihazdır. Bir silindirin doğrusal hareketini, karmaşık ve yer kaplayan mekanik sistemlerle dönme hareketine çevirmek yerine, bu işi tek bir kompakt gövde içinde yaparlar.
Döner Aktüatör Kullanmanın Avantajları:
- Kompakt Tasarım: Motor, redüktör ve mekanik bağlantıların kaplayacağı alandan çok daha az yer kaplarlar.
- Basitleştirilmiş Makine Tasarımı: Karmaşık ve aşınmaya açık mekanik bağlantı ihtiyacını ortadan kaldırarak makine tasarımını basitleştirir ve güvenilirliğini artırır.
- Hızlı ve Hassas Hareket: Hızlı tepki süreleri ile hassas açısal konumlandırma sağlarlar.
- Maliyet Etkinliği: Birçok uygulama için, bir servo motor ve redüktör sistemine göre daha ekonomik bir çözüm sunarlar.
Temel Döner Aktüatör Teknolojileri
Uygulamanın gerektirdiği tork ve hassasiyete göre iki temel döner aktüatör teknolojisi öne çıkar:
1. Kramayer Dişli (Rack and Pinion) Tipi Döner Aktüatörler
En yaygın ve en güçlü tiptir. Bu tasarımda, bir veya iki adet doğrusal hareket eden pistonun üzerine bağlı olan bir kramayer dişli, merkezdeki bir pinyon dişliyi döndürür.
- Avantajları:
- Yüksek Tork: Çok yüksek dönme momentleri üretebilirler.
- Hassas ve Boşluksuz Hareket: Kaliteli tasarımlar, çok düşük bir dişli boşluğu ile hassas ve tekrarlanabilir bir konumlandırma sağlar.
- Ayarlanabilir Dönme Açısı: Genellikle strok sonlarında bulunan ayar cıvataları ile dönme açısı hassas bir şekilde ayarlanabilir.
- İdeal Kullanım Alanları: Proses vanalarının (küresel, kelebek vana) otomasyonu, ağır parçaların döndürülmesi ve yüksek tork gerektiren tüm uygulamalar.
2. Paletli (Vane) Tip Döner Aktüatörler
Dairesel bir hazne içinde, basınçlı havanın bir veya iki palet üzerine etki ederek mili döndürmesi prensibiyle çalışır.
- Avantajları:
- Son Derece Kompakt: Kramayer dişli tiplerine göre çok daha kompakt bir yapıya sahiptirler.
- Basit ve Ekonomik: Daha az hareketli parçaya sahip olmaları, onları daha basit ve genellikle daha ekonomik bir çözüm haline getirir.
- İdeal Kullanım Alanları: Hafif ve orta tork gerektiren, özellikle yer sıkıntısının olduğu parça yönlendirme, ayırma ve konumlandırma görevleri.
İdeal Kullanım Alanları
Döner aktüatörler, otomasyonun birçok alanında kilit rol oynar:
- Vana Otomasyonu: Küresel ve kelebek vanaların 90 derece açılıp kapatılması.
- Malzeme Taşıma: Konveyör hatlarında ürünleri yönlendirmek veya döndürmek.
- Montaj Hatları: Parçaları montaj için doğru oryantasyona getirmek.
- “Al-Yerleştir” (Pick-and-Place) Uygulamaları: Robotik kollarda “bilek” hareketi sağlamak.
- Kapak Açma/Kapama: Reaktör veya fırın kapaklarının kontrolü.
Deva Hidrolik Uzmanlığı: Hareketin Doğasını Anlamak
Doğru döner aktüatörü seçmek, sadece bir tork değerine bakmak değildir. Bu, döndürülecek yükün ataletini, gereken hızı, çevrim sayısını ve konumlandırma hassasiyetini anlamayı gerektiren bir mühendislik kararıdır. Deva Makine olarak, yıllardır tasarladığımız ve kurduğumuz vana otomasyonu ve özel makine sistemleri sayesinde, hangi uygulamanın hangi döner aktüatör teknolojisi ile en verimli ve en uzun ömürlü sonucu vereceğini biliyoruz. Bu tecrübe, size sadece bir ürün değil, makinenizin akışını ve verimliliğini artıracak en doğru mühendislik çözümünü sunmamızın garantisidir.
Projenizin hassas bir dönme hareketine mi ihtiyacı var? Uzman ekibimizle iletişime geçin, uygulamanız için en uygun tork ve hassasiyeti sağlayacak döner aktüatör çözümünü birlikte belirleyelim.
